Vertikalschleifmaschinen mit Rundtisch
Vertikalschleifmaschinen mit Rundtisch Baureihe RV - RVL
Die Vertikalschleifmaschinen mit Rundtisch der Firma Meccaniche Lodi aus der Baureihe RV und RVL sind kompakt und robust gebaut und wurden für das Planschleifen konzipiert. Bauteile höchster Qualität, Achsen mit Brushless-Antriebsmotoren, Achsenbewegungen auf Linearführungen, Kugelgewindetriebe, hydrostatische Führungen (optional) für den Rundtisch sowie eine hohe Festigkeit der Struktur ermöglichen hohe Abtrags-Leistungen, optimale Präzision und jahrelange Zuverlässigkeit. Die Funktionsfähigkeit der Vertikalschleifmaschinen dieser Baureihe wird durch eine CN/ CNC-Steuerung LODI oder SIEMENS gewährleistet.
Optionales Zubehör
-
Abrichtbock mit Abrichtfliese flach/konisch (RV - RVL)
-
Abrichtbock fest am Maschinenbett befestigt (RVL)
-
Schleifscheibenflansch für Diamantscheiben
-
Schleifscheibenflansch für Topfscheiben
-
Schleifscheibenflansch für Spezialsegmenten
-
Nebel-Absaugungsgerät
-
Trocken-Absaugungsgerät
-
Papierbandfilter
-
Filter mit Magnettrommel
-
Digitalmasstab Z-Achse
-
Rundtisch mit hydrostatischen Führungen
-
Erhöhte Max. Schleifhöhe +100mm
Baureihe RV - RVL Schleifleistung
|
Beschreibung |
Maßeinheit |
RV 600 CN |
RVL 600 CN |
RV 800 CN |
RVL 800 CN |
Verfahrwege |
Vertikalachse Z (Servomotor) |
mm |
320 |
320 |
320 |
320 |
Querachse X (Servomotor) |
mm |
- |
630 |
- |
630 |
|
Automatische Vertikalzustellung |
mm |
0,001 |
0,001 |
0,001 |
0,001 |
|
Schleifbare Höhe - Max. |
mm |
300 |
300 |
300 |
300 |
|
Rundtisch |
Rundtischdurchmesser |
mm |
ø 600 |
ø 600 |
ø 800 |
ø 800 |
Zulässige Belastung |
Kg |
200 |
200 |
200 |
200 |
|
Drehzahlen (stufenlos) |
U/Min. |
1 ÷ 30 |
1 ÷ 30 |
1 ÷ 30 |
1 ÷ 30 |
|
Spindel |
Motorleistung |
kW |
6 (opt. 9) |
6 (opt. 9) |
9 |
9 |
Drehzahlen (stufenlos) |
U/Min. |
800 ÷ 1600 |
800 ÷ 1600 |
800 ÷ 1600 |
800 ÷ 1600 |
|
Segment-Schleifscheibe |
Durchmesser |
mm |
ø 325 |
ø 325 |
ø 450 |
ø 450 |
Schleifsegmente |
mm |
60/54/22 - 110 |
60/54/22 - 110 |
60/54/22 - 110 |
60/54/22 - 110 |
|

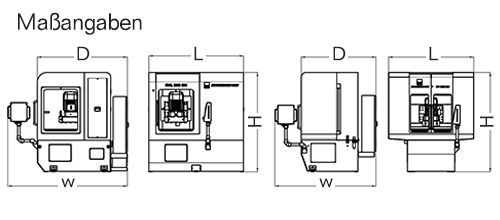

Abmessungen und Platzbedarf |
L |
mm |
1800 |
2000 |
2000 |
2000 |
D |
mm |
1600 |
1700 |
1850 |
1900 |
|
W |
mm |
2100 |
2300 |
2350 |
2500 |
|
H |
mm |
2100 |
2100 |
2100 |
2100 |
|
Gewicht |
Kg |
2200 |
3000 |
2600 |
3600 |
