Rettificatrici a testa verticale e tavola rotante

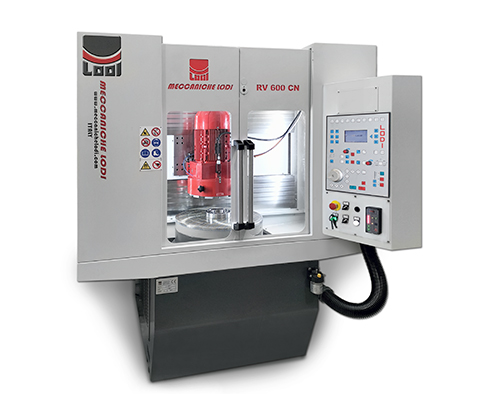

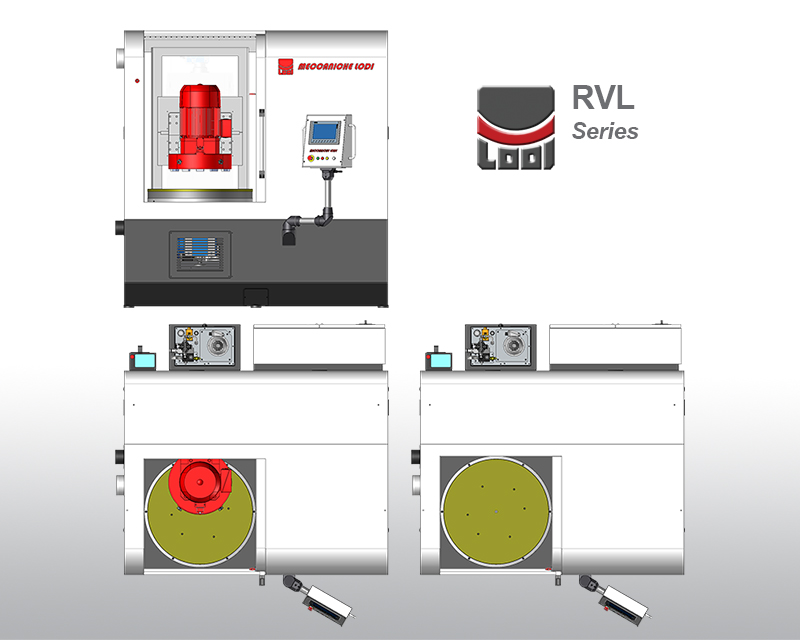

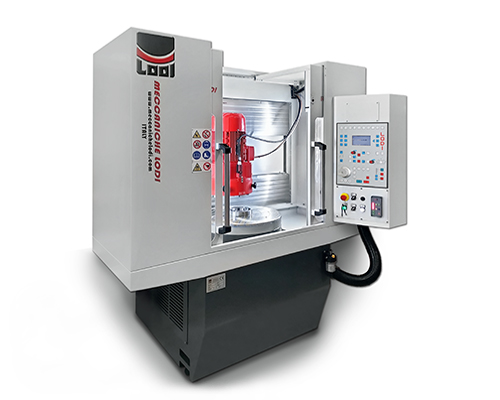

Rettificatrici a testa verticale e tavola rotante Serie RV - RVL
Compatte e robuste le rettificatrici a testa verticale e tavola rotante della serie RV e RVL rappresentano il prodotto Meccaniche Lodi destinato al settore dell'operazione di rettifica piana. Componentistica di primissima qualità, assi motorizzati brushless, scorrimento carri su guide lineari a rulli, movimenti con viti a ricircolo di sfere, guide idrostatiche (optional) per tavola rotante ed elevata rigidezza strutturale, consentono di ottenere grande capacità di asportazione, ottima precisione ed affidabilità nel tempo. L'operatività di questa serie di rettificatrici a testa verticale è assicurata da un CN/CNC LODI o SIEMENS.
Accessori opzionali
-
Diamante piano / conico (RV - RVL)
-
Diamantatore fisso su basamento (RVL)
-
Flangia porta mola diamantata
-
Flangia per mola a tazza
-
Porta settori con tasselli speciali
-
Aspiratore per fumi umidi
-
Aspiratore a secco
-
Depuratore a tessuto filtrante
-
Depuratore magnetico
-
Riga ottica asse Z
-
Tavola a sostentamento idrostatico
-
Altezza rettificabile maggiorata +100mm
Serie RV - RVL prestazioni di rettifica
|
Descrizione |
Unità |
RV 600 CN |
RVL 600 CN |
RV 800 CN |
RVL 800 CN |
Corse |
Asse Verticale Z (servo motore) |
mm |
320 |
320 |
320 |
320 |
Asse Trasversale X (servo motore) |
mm |
Nessuno |
630 |
Nessuno |
630 |
|
Incremento automatico asse - Min. |
mm |
0,001 |
0,001 |
0,001 |
0,001 |
|
Altezza rettificabile - Max. |
mm |
300 |
300 |
300 |
300 |
|
Tavola |
Diametro tavola rotante |
mm |
ø 600 |
ø 600 |
ø 800 |
ø 800 |
Carico ammesso sulla tavola |
Kg |
200 |
200 |
200 |
200 |
|
Velocità Tavola (regolazione continua) |
Rpm |
1 ÷ 30 |
1 ÷ 30 |
1 ÷ 30 |
1 ÷ 30 |
|
Mandrino |
Potenza |
kW |
6 (opt. 9) |
6 (opt. 9) |
9 |
9 |
Velocità (regolazione continua) |
Rpm |
800 ÷ 1600 |
800 ÷ 1600 |
800 ÷ 1600 |
800 ÷ 1600 |
|

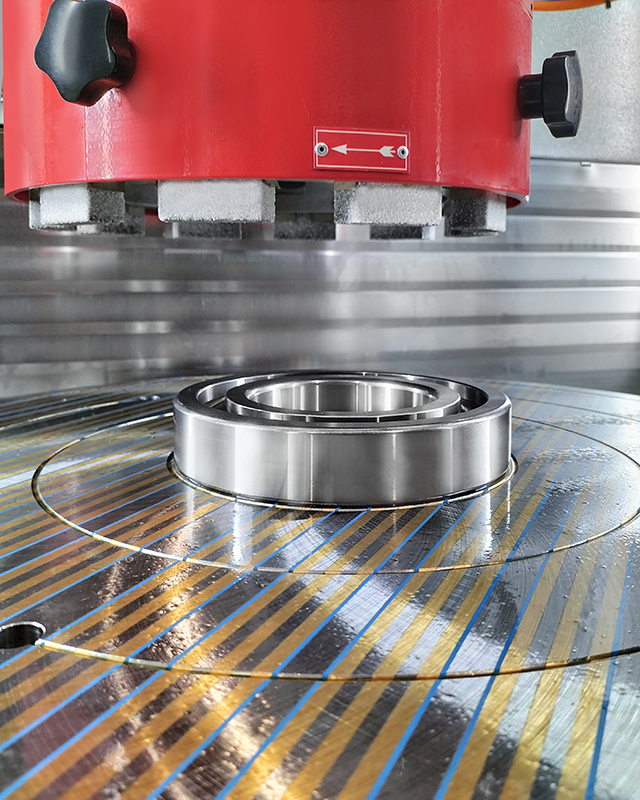

Mola a settori |
Diametro |
mm |
ø 325 |
ø 325 |
ø 450 |
ø 450 |
Settori abrasivi |
mm |
60/54/22 - 110 |
60/54/22 - 110 |
60/54/22 - 110 |
60/54/22 - 110 |
|

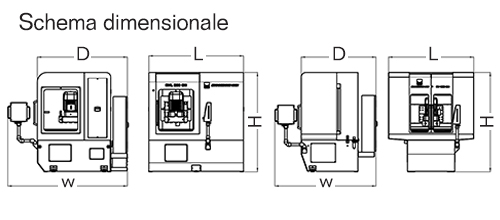

Dimensioni e ingombri |
L |
mm |
1800 |
2000 |
2000 |
2000 |
D |
mm |
1600 |
1700 |
1850 |
1900 |
|
W |
mm |
2100 |
2300 |
2350 |
2500 |
|
H |
mm |
2100 |
2100 |
2100 |
2100 |
|
Peso |
Kg |
2200 |
3000 |
2600 |
3600 |
